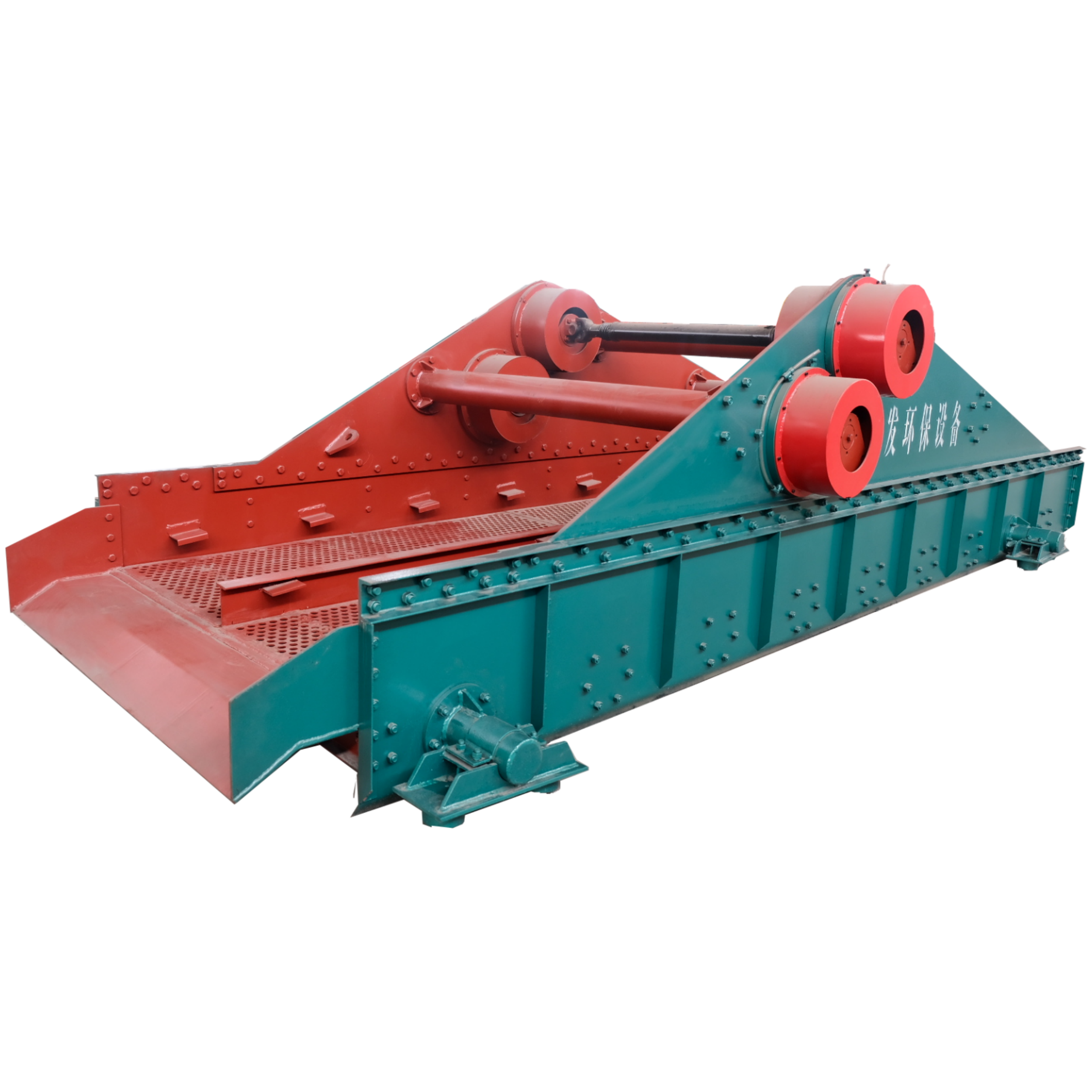

直线振动筛

一、振动原理与机械构造解析

（一）双轴激振原理

直线振动筛采用双轴惯性激振器驱动，通过两组偏心块在相向旋转过程中产生周期性离心力。这种复合激振力在筛箱质心形成特定的振动轨迹，其运动特性由以下关键参数决定：

• 振动方向角：通过调整偏心块相位角改变物料抛射角度

• 振幅双幅调节：偏心块质量矩可变设计实现振幅无极调节

• 频率协同控制：双电机同步驱动确保振动稳定性

（二）筛箱结构创新

1. 模块化筛框

• 采用高强度螺栓连接的可拆卸结构

• 支持快速更换不同规格筛网

• 框架材料选用Q345B低合金钢

2. 弹性支撑系统

• 高分子复合弹簧替代传统金属弹簧

• 支撑角度可调（30°-60°）

• 内置阻尼装置降低共振风险

3. 筛面优化

• 多段式筛网组合（2-5段）

• 筛孔形状定制（方孔/圆孔/长条孔）

• 筛网张紧机构确保有效接触

（三）传动系统架构

1. 动力配置

• 双电机独立驱动（功率范围7.5-55kW）

• 变频调速控制（频率范围5-50Hz）

• 弹性联轴器补偿安装误差

2. 润滑系统

• 集中润滑装置

• 油路分配器确保润滑均匀

• 油位监测预警功能

3. 安全保护

• 过载保护装置（剪切销/摩擦片）

• 温度监测传感器

• 振动监测模块

二、设计优势与技术特点

（一）高效筛分性能

1. 物料适应性

• 粒级范围：0-400mm

• 湿度允许值：≤8%

• 密度适应：0.5-3.5t/m³

2. 运动学优化

• 物料抛射轨迹计算软件

• 筛面利用率提升20%

• 透筛概率数学模型优化

3. 多层分级

• 支持2-5层筛网配置

• 独立排料口设计

• 分级精度≥95%

（二）节能降噪设计

1. 能量利用

• 振动能量定向传递技术

• 筛箱减振设计降低能量损耗

• 电机功率因数≥0.85

2. 噪音控制

• 多级减振支撑系统

• 筛箱密闭结构

• 噪音值≤85dB(A)

3. 环保特性

• 全封闭设计防止粉尘外溢

• 可选配除尘接口

• 符合GB12348工业噪声标准

（三）智能控制功能

1. 自动化控制

• PLC控制系统（支持Modbus协议）

• 触摸屏人机界面（7-10英寸）

• 远程监控接口

2. 状态监测

• 振动参数实时监测

• 温度预警系统

• 润滑状态智能评估

3. 故障诊断

• 专家系统故障诊断

• 历史数据追溯分析

• 预测性维护建议

三、应用场景与工艺集成

（一）煤炭行业应用

1. 原煤筛分

• 去除矸石杂质

• 分级粒度范围宽

• 提高洗选效率

2. 精煤脱水脱介

• 配合脱水设备使用

• 回收磁铁矿粉

• 降低介质损耗

3. 煤泥回收

• 细粒级物料回收

• 提高资源利用率

• 减少环境污染

（二）冶金行业应用

1. 烧结矿筛分

• 去除未烧结物

• 控制成品粒度

• 提高高炉透气性

2. 球团矿分级

• 优化粒度组成

• 提升还原性能

• 降低焦比消耗

3. 废钢处理

• 分离杂质物料

• 提高废钢纯度

• 保护冶炼设备

（三）化工行业应用

1. 催化剂筛分

• 控制催化剂粒度

• 提高反应效率

• 延长使用寿命

2. 树脂颗粒分级

• 分离不合格颗粒

• 确保产品均匀性

• 提升加工性能

3. 化肥生产

• 原料筛分预处理

• 成品粒度控制

• 提高包装效率

（四）环保行业应用

1. 垃圾分选

• 分离有机物/无机物

• 提高回收利用率

• 减少填埋量

2. 污泥脱水

• 配合脱水设备使用

• 提高脱水效率

• 降低含水率

3. 废塑料回收

• 分离不同材质

• 提高再生质量

• 促进资源循环

四、设备维护与管理

（一）日常维护规范

1. 每日检查

• 筛网张紧情况

• 激振器运行状态

• 润滑系统油位

2. 每周维护

• 清洁筛箱内部

• 检查紧固螺栓

• 测试安全装置

3. 月度保养

• 更换润滑油品

• 检查筛网磨损

• 校准传感器

（二）常见故障处理

1. 筛网破损

• 检查筛网张紧度

• 更换磨损部件

• 调整给料方式

2. 激振器过热

• 检查润滑系统

• 清理通风道

• 更换损坏轴承

3. 排料不畅

• 检查筛网堵塞

• 调整振动参数

• 清理排料口

（三）升级改造方案

1. 智能升级

• 增加物联网模块

• 集成AI诊断系统

• 实现预测性维护

2. 性能提升

• 优化筛网结构

• 改造激振器

• 增加变频控制

3. 环保改造

• 集成除尘系统

• 增加噪音控制

• 改造密封结构

五、行业价值与发展趋势

（一）生产效率提升

通过优化筛分过程，提高单位时间处理量。在连续生产系统中，直线振动筛作为关键分级设备，其稳定运行直接影响整体生产效率。模块化设计缩短了设备维护时间，间接提升了生产线可用性。

（二）质量控制优化

在需要精确粒度控制的工艺中，直线振动筛的分级精度直接影响最终产品质量。通过智能控制系统，可实现对筛分参数的精细调节，满足不同产品的粒度要求。

（三）产业升级推动

随着工业智能化进程的加速，直线振动筛作为传统筛分设备的代表，正在向智能化、自动化方向演进。通过集成物联网、大数据等技术，直线振动筛正在成为产业升级的重要支撑设备。

（四）绿色制造贡献

通过优化筛分过程，减少能源浪费和物料损失。集成环保功能模块，降低粉尘排放和噪音污染，符合绿色制造的发展趋势。在循环经济模式下，直线振动筛在废物料回收领域发挥着重要作用。

六、结语：工业韵律的精准演绎者

直线振动筛作为物料分级领域的核心设备，经过持续优化创新，已发展成为集精密机械、智能控制、环保技术于一体的现代工业装备。其独特的双轴激振原理，使其在需要精细分级的工艺系统中展现出不可替代的优势。随着工业技术的不断进步，直线振动筛正在向更高效率、更强智能、更环保的方向发展，持续为煤炭、冶金、化工等行业的转型升级提供坚实的技术支撑。对于追求生产精细化和产品质量的现代企业而言，选择高效可靠的直线振动筛，就是选择了生产流程的精准韵律师，是实现智能制造的重要基础保障。
