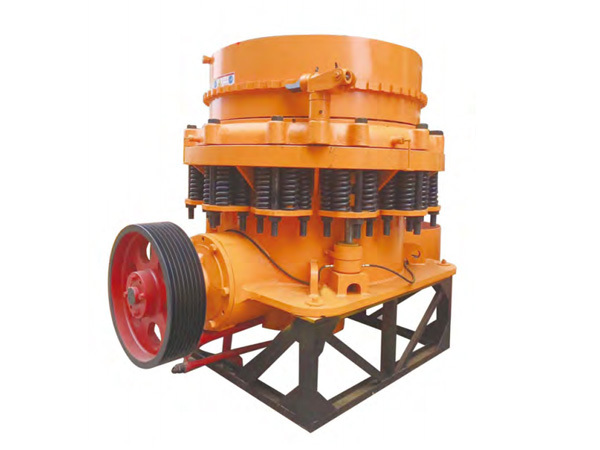

西蒙斯圆锥式破碎机

一、破碎原理与机械构造解析

（一）层压破碎机制

PYS系列西蒙斯圆锥破碎机采用独特的层压破碎原理，通过动锥与定锥的周期性靠近与分离，使物料在破碎腔内经历多次挤压、弯曲和剪切作用。这种破碎方式能够：

1. 实现物料的选择性破碎

2. 减少过粉碎现象

3. 提高产品粒度均匀性

（二）核心部件结构

1. 破碎腔型设计

• 标准型：适用于中碎作业

• 中间型：适用于中细碎作业

• 短头型：适用于细碎作业

2. 动锥组件

• 采用高锰钢铸造

• 表面强化处理（渗碳/镀铬）

• 球形轴承支撑结构

3. 传动系统

• 皮带轮传动（可选联轴器）

• 齿轮减速机构

• 偏心套调整装置

（三）润滑系统设计

1. 双油泵润滑

• 主油泵：持续供油（压力12-15MPa）

• 辅助油泵：间歇供油（用于关键部位）

2. 油路分布

• 主轴承润滑

• 动锥衬板润滑

• 调整环润滑

3. 冷却系统

• 水冷式散热器

• 油温监测装置

• 自动温控系统

二、设备优势与技术特性

（一）结构可靠性

1. 重载设计

• 机架采用铸钢件（单件重量达15吨）

• 主轴直径φ300mm（经热处理强化）

2. 密封系统

• 迷宫式密封结构

• 氮气保护系统（防止粉尘进入）

3. 过载保护

• 液压清腔装置

• 弹簧保险机构

• 自动复位功能

（二）运行稳定性

1. 平衡机构

• 精密动平衡校正

• 液压平衡缸设计

• 振动监测系统

2. 噪音控制

• 优化齿轮参数

• 隔音罩设计（可选配）

• 减震基础安装

（三）维护便捷性

1. 模块化设计

• 可快速更换破碎腔型

• 标准化备件体系

• 便捷的检修通道

2. 智能监测

• 油质在线检测

• 轴承温度监测

• 运行状态预警

三、典型应用场景

（一）矿山领域应用

1. 金属矿山

• 铁矿石破碎（处理硬度≤8莫氏）

• 铜矿石中细碎（粒度控制-15mm）

• 金矿石预处理（配套选矿工艺）

2. 非金属矿山

• 石灰石破碎（水泥原料制备）

• 花岗岩破碎（建筑骨料生产）

• 石英砂整形（玻璃原料加工）

（二）建筑领域应用

1. 机制砂生产

• 配套制砂楼系统

• 控制石粉含量（<10%）

• 生产精品骨料（立方体含量高）

2. 再生资源利用

• 建筑垃圾破碎

• 废混凝土回收

• 砖瓦再生处理

（三）冶金领域应用

1. 选矿前准备

• 矿石粒度调整

• 去除夹石

• 提高入选品位

2. 熔剂破碎

• 石灰石破碎（炼钢辅料）

• 白云石加工（镁质熔剂）

四、设备维护与管理

（一）日常维护规范

1. 每日检查

• 油位检查（主轴承箱/齿轮箱）

• 润滑系统泄漏检查

• 破碎腔观察（堵塞情况）

2. 每周维护

• 油质采样分析

• 冷却系统清理

• 传动皮带检查

3. 月度保养

• 更换润滑油

• 检查齿轮啮合情况

• 校准仪表参数

（二）常见故障处理

1. 润滑系统故障

• 检查油泵状态

• 清洗油路滤网

• 更换损坏油管

2. 破碎腔堵塞

• 调整给料速度

• 检查衬板磨损

• 优化物料级配

3. 异常振动

• 检查动平衡状态

• 紧固连接螺栓

• 检测轴承间隙

（三）升级改造方案

1. 智能升级

• 增加振动传感器

• 集成远程监控系统

• 实现预测性维护

2. 性能提升

• 优化破碎腔型

• 改造润滑系统

• 增加变频驱动

3. 环保改造

• 集成除尘系统

• 改造密封结构

• 增加噪音控制

五、行业价值与发展趋势

（一）生产效率提升

通过优化破碎腔型和运动参数，PYS系列破碎机在相同能耗下可提升处理能力15%-20%。模块化设计支持快速更换腔型，适应不同物料特性，缩短工艺调整时间。

（二）产品粒度优化

独特的层压破碎机制可显著改善产品粒度分布，立方体含量提高20%以上，针片状颗粒减少30%。这对于建筑骨料和机制砂生产具有显著价值，提升产品售价和市场竞争力。

（三）运营成本降低

优化的润滑系统和智能监测功能延长设备使用寿命，降低故障率。标准化备件体系和模块化设计减少库存压力，降低维护成本。在大型矿山项目中，综合运营成本可降低10%-15%。

（四）环保效益提升

集成式除尘系统和密封结构改造显著减少粉尘排放。噪音控制技术的应用改善作业环境，符合环保法规要求。这些改进有助于企业获得绿色矿山认证，提升社会形象。

六、结语：破碎技术的持续创新者

PYS系列西蒙斯圆锥式破碎机作为矿石破碎领域的技术标杆，通过持续的技术创新，已发展成为集精密机械、智能控制、环保技术于一体的现代工业装备。其独特的层压破碎原理和模块化设计，使其在各类矿石破碎应用中展现出不可替代的优势。随着矿山智能化进程的加速和环保要求的不断提高，PYS系列破碎机正在向更高效、更智能、更环保的方向发展，持续为矿石破碎行业的转型升级提供坚实的技术支撑。对于追求高效、可靠破碎解决方案的矿山企业而言，选择PYS系列西蒙斯圆锥式破碎机，就是选择了破碎技术的持续创新者，是实现可持续发展的必然选择。
